Виды и устройство современных котельных установок

Котельная установка (котельная) — это специализированное сооружение, предназначенное для нагрева рабочей жидкости (теплоносителя), чаще всего воды, в системах отопления или пароснабжения, расположенное в одном техническом помещении. Основная задача котельной установки — обеспечить выработку тепла для нужд отопления и горячего водоснабжения, а также для технологических процессов на производственных объектах. Котельные соединяются с потребителями тепла при помощи теплотрасс и/или паропроводов, что обеспечивает передачу тепловой энергии от места выработки к месту потребления.

Основное устройство котельной установки — это паровой, жаротрубный или водогрейный котел. Эти котлы предназначены для централизованного тепло- и пароснабжения, а также для местного теплоснабжения жилых и производственных помещений. В зависимости от типа котла и назначения котельной установка может вырабатывать горячую воду или насыщенный пар для различных нужд.

Котел — это устройство теплообмена, в котором теплота от продуктов горения топлива передается теплоносителю. В паровых котлах вода превращается в пар, который затем используется для отопления или производственных нужд. В водогрейных котлах вода нагревается до требуемой температуры и затем подается в систему отопления или горячего водоснабжения.

Топочное устройство в котельной играет ключевую роль: оно служит для сжигания топлива и превращения его химической энергии в тепловую. Питательные устройства, такие как насосы и инжекторы, необходимы для подачи воды в котел. Устройство встроенных в жилые и общественные здания котельных допускается только при наличии обоснования и согласования с органами санитарного надзора, что гарантирует безопасность их эксплуатации.

Котельные малой мощности (индивидуальные и небольшие групповые) обычно включают в себя котлы, циркуляционные и подпиточные насосы, а также тягодутьевые устройства. Именно эти компоненты определяют основные размеры и параметры котельного помещения, обеспечивая его работоспособность и безопасность.

Классификация котельных установок

Котельные установки могут быть классифицированы по различным параметрам, включая характер потребителей и тип производимого теплоносителя. По характеру потребителей котельные подразделяются на энергетические, производственно-отопительные и отопительные.

Энергетические котельные установки используются для выработки пара, который приводит в действие паровые турбины на тепловых электростанциях. Эти котельные оборудованы котлоагрегатами средней и большой мощности, способными производить пар повышенных параметров.

Производственно-отопительные котельные установки предназначены для выработки пара или горячей воды, которые используются как для производственных нужд, так и для отопления, вентиляции и горячего водоснабжения. Эти котельные могут обслуживать как отдельные здания, так и целые производственные комплексы.

Отопительные котельные установки обеспечивают теплом жилые и производственные помещения. В зависимости от масштаба теплоснабжения они могут быть местными (индивидуальными), групповыми или районными.

Местные котельные оборудуются водогрейными котлами, которые нагревают воду до температуры не более 115 °С, либо паровыми котлами с рабочим давлением до 70 кПа. Они обслуживают одно или несколько зданий, обеспечивая их теплотой и горячей водой.

Групповые котельные обеспечивают теплотой несколько зданий, жилые кварталы или микрорайоны. Такие котельные чаще всего размещаются в отдельно стоящих зданиях и оборудуются более мощными котлами, как паровыми, так и водогрейными.

Районные котельные установки служат для обеспечения теплом крупных жилых массивов и административных зданий. Они оснащены мощными водогрейными или паровыми котлами, способными обеспечивать большие объемы потребления тепла.

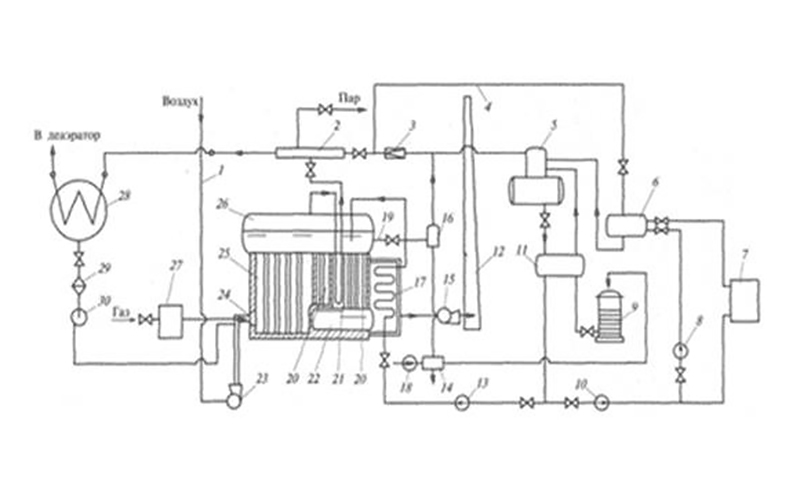

Дымовые газы от котла поступают в газоходы, омывают пучки труб котла и пароперегревателя, затем проходят через экономайзер и воздухоподогреватель, где передают свою теплоту воде и воздуху, после чего выводятся в атмосферу. Подача воды в котел осуществляется через экономайзер, который предварительно ее подогревает. Пар, вырабатываемый в пароперегревателе, подается потребителю, а после использования конденсируется и возвращается обратно в котельную для повторного использования.

Воздух, необходимый для горения топлива, забирается из верхней части помещения и подается вентилятором в воздухоподогреватель. В котельных малой мощности воздухоподогреватели, как правило, отсутствуют, и воздух подается в топку в холодном виде.

Водогрейные котельные установки

Водогрейные котельные установки предназначены для производства горячей воды, используемой для отопления, горячего водоснабжения и технологических нужд. Эти котельные оснащаются необходимыми контрольно-измерительными приборами, арматурой и автоматизированными системами управления, что позволяет обеспечить безопасную и эффективную работу оборудования.

В отличие от паровых котельных, где используется два теплоносителя (вода и пар), в водогрейных котельных применяется только вода. Это делает их конструкцию более простой, однако сложность системы может возрастать в зависимости от типа используемого топлива и требований к безопасности эксплуатации.

Водогрейные и паровые котельные установки могут включать в себя несколько котлоагрегатов, которые связаны общими коммуникациями, такими как трубопроводы и газоходы. Это обеспечивает гибкость системы и возможность перераспределения нагрузки между котлами.
